MATLAB stairs()函数：创建阶梯图（附带实例）

MATLAB 提供了丰富多彩的绘图工具，旨在满足专业用户对于可视化数据和函数的较高需求。

线图是数据可视化领域中基本且常用的表达形式之一，用户通过 MATLAB 提供的多样化函数，可以轻松创建符合自己需求的图形。

在 MATLAB 中，利用函数 stairs() 可以创建阶梯图，其调用格式如下：

stairs(Y) % 绘制 Y 中元素的阶梯
          % 若 Y 为向量，则绘制一个线条；若 Y 为矩阵，则为每个矩阵列绘制一个线条
stairs(X,Y) % 在 Y 中由 X 指定的位置绘制元素，X 和 Y 必须是相同大小的向量或矩阵
          % X 可以是行或列向量，Y 必须是包含 length(X) 行的矩阵

stairs(___,LineSpec) % 指定线型、标记符号和颜色
stairs(___,Name,Value) % 使用一个或多个名称-值对修改阶梯图
[xb,yb]=stairs(___) % 不绘图，返回矩阵 xb 和 yb，利用 plot(xb,yb) 绘制阶梯图

【实例】创建阶梯图。在编辑器中编写以下程序并运行：

X1=linspace(0,4*pi,50)';
Y1=[0.5*cos(X1), 2*cos(X1)];
subplot(1,2,1)
stairs(Y1) % 在 0~4π 区间内的 50 个均匀分布的点处计算两个余弦波的值，并绘制阶梯图

X2=linspace(0,4*pi,20);
Y2=sin(X2);
subplot(1,2,2)
stairs(Y2,'-.or') % 将线型设置为点画线，将标记符号设置为圆，将颜色设置为红色

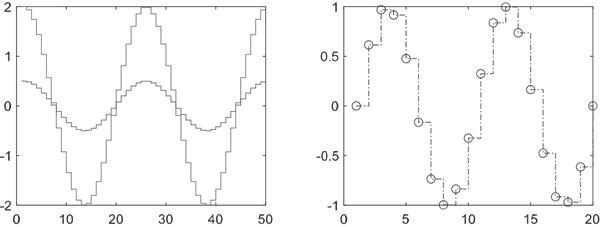

运行程序后，输出如下图所示的图形：


继续在编辑器中输入以下语句。运行程序，观察输出图形，结果略：

stairs(X1,Y1) % 绘制多个数据序列，输出略
[xb,yb]=stairs(X1,Y1); % 返回两个大小相等的矩阵 xb 和 yb，不绘图
plot(xb,yb) % 使用 plot 函数通过 xb 和 yb 创建阶梯图，输出略
