MATLAB Figure的用法（附带实例）

在 MATLAB 中，Figure 对象（Objects）提供图形显示的窗口。该对象的组件包括菜单栏、工具栏、用户界面对象、坐标轴对象及其子对象，以及其他所有类型的图形对象。

Figure 对象的用途如下：

• 用于数据图形；
• 用于图形用户界面（GUI）。

这两个用途虽然可以互相区分，但在操作时也可以同时使用。例如，在一个图形用户界面中也可以绘制数据图形。

MATLAB Figure用于数据图形

在 MATLAB 中，当不存在 Figure 对象时，使用绘制图形的命令（如 plot 和 surf 等）可以自动创建 Figure 对象。如果存在多个图形窗口，则其中总有一个被设置为当前图形窗口，用于输出图形。可以使用 gcf 相关命令来获取当前图形窗口的句柄。

例如：

get(gcf)

也可以使用 Root 对象的 CurrentFigure 属性来获取当前 Figure 对象的句柄值；如果没有 Figure 对象，则会返回一个空值，如下面的命令：

get(0, 'CurrentFigure')

【实例】使用 surf 命令创建 Figure 对象，并绘图；在绘图后进行属性设置，使绘制的球面美观。在编辑器窗口中编写如下代码。

clear, clc, clf
k = 5;
n = 2^k-1;
[x, y, z] = sphere(n);
c = hadamard(2^k);
surf(x, y, z, c); %参考图 1 (a)
colormap([1 1 0; 0 1 1])
axis equal    %参考图 1(b)

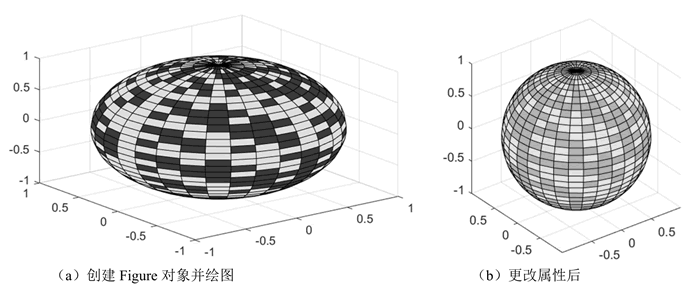

运行程序，使用 surf 命令创建 Figure 对象并绘图示例如下图所示：

MATLAB Figure用于图形用户界面

图形用户界面在交换程序中的使用很普遍，包括从最简单的提示框到极其复杂的交互界面。在使用 Figure 对象满足图形用户界面的需求时，可以对该对象的许多属性进行设置。

需要设置的属性如下：

• 显示或隐藏菜单栏（MenuBar）；
• 更改Figure对象标识名称（Name）；
• 控制用户对图形句柄的访问（HandleVisibility）；
• 创建回调函数用于用户在调整图形时执行其他功能（ResizeFcn）；
• 控制工具栏的显示（Toolbar）；
• 设置快捷菜单（UIContextMenu）；
• 定义鼠标发生动作时的回调函数（WindowButtonDownFcn、WindowButtonMotion-Fcn、WindowButtonUpFcn）；
• 设置图形窗口风格（WindowStyle）。

MATLAB Figure对象操作

Figure 对象的操作函数及其说明如下表所示：

表 1 Figure对象的操作函数及其说明

函数	说明	函数	说明
clf	清除当前图形窗口内容	hgsave	分层保存句柄图形对象
close	关闭图形	newplot	决定绘制图形对象的位置
closereq	默认图形关闭请求函数	opengl	控制 OpenGL 表达
drawnow	更新事件队列与图形窗口	refresh	重新绘制当前图形
gcf	当前图形句柄	saveas	保存图形
hgload	分层加载句柄图形对象	shg	显示最近绘制的图形窗口
