MATLAB view()函数用法详解（附带实例）

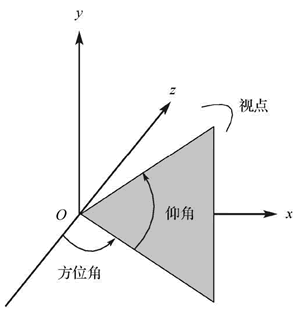

观察前面绘制的三维图形，其视角为仰角 30° 和方位角 -37.5°。其中，仰角表示视角与水平面（xy 平面）之间的夹角，而方位角表示视角在水平面上绕 z 轴旋转的角度，如下图所示。


因此默认的三维视角为仰角 30°，方位角 -37.5°。默认的二维视角为仰角 90°，方位角 0°。

在 MATLAB 中，用函数 view() 可以改变所有类型的图形视角，以方便观察，其调用格式如下：

iew(az,el) % 为当前坐标区设置视线的方位角和仰角
view(v)     % 根据v设置视线，当v为二元素数组时，其值分别是方位角和仰角
% 当v为三元素数组时，其值是从图框中心点到相机位置所形成向量的x、y和z坐标
view(dim)   % 对二维或三维绘图使用默认视线
% dim为2表示默认二维视图（az=0，el=90），为3表示默认三维视图（az=-37.5，el=30）
[caz,cel]=view(__) % 分别将方位角和仰角返回为caz和cel

【实例 1】从不同的视角观察曲面。在编辑器中编写以下程序并运行。

x=-4:4; y=-4:4;
[X,Y]=meshgrid(x,y);
Z=X.^2+Y.^2;

subplot(2,2,1)
surf(X,Y,Z); % 画三维曲面
ylabel('y'),xlabel('x'),zlabel('z');title('(a) 默认视角')

subplot(2,2,2)
surf(X,Y,Z); % 画三维曲面
ylabel('y'),xlabel('x'),zlabel('z');title('(b) 仰角75°，方位角-45°')
view(-45,75) % 将视角设为仰角75°，方位角-45°

subplot(2,2,3)
surf(X,Y,Z); % 画三维曲面
ylabel('y'),xlabel('x'),zlabel('z');title('(c) 视点为(2,1,1)')
view([2,1,1]) % 将视点设为(2,1,1)，指向原点

subplot(2,2,4)
surf(X,Y,Z); % 画三维曲面
ylabel('y'),xlabel('x'),zlabel('z');title('(d) 仰角120°，方位角0°')
view(30,0) % 将视角设为仰角120°，方位角0°

运行程序后，输出如下图所示的图形：
