MATLAB stem3()函数的用法(附带实例)

在三维情况下,绘制火柴杆图的 MATLAB 函数为 stem3(),它的调用格式及说明如下表所示。

表 1 stem3() 函数调用格式及说明
调用格式 说明
stem3(Z) 用火柴杆图显示 Z 中数据相对于 xy 平面的高度。若 Z 为一行向量,则 x 与 y 将自动生成,stem3 将在与 x 轴平行的方向上等距的位置上画出 Z 的元素;若 Z 为列向量,stem3 将在与 y 轴平行的方向上等距的位置上画出 Z 的元素
stem3(X,Y,Z) 在参数 X 与 Y 指定的位置上画出 Z 的元素,其中 X、Y、Z 必须为同型的向量或矩阵
stem3(...,'filled') 指定是否要填充火柴杆图末端的火柴头颜色
stem3(...,LineSpec) 用参数 LineSpec 指定的线型、标记符号和火柴头的颜色画火柴杆图
stem3(...,Name,Value) 使用一个或多个名称-值对组参数修改火柴杆图
stem3(ax,...) 在 ax 指定的坐标区中绘制图形,而不是当前坐标区(gca)中
h = stem3(...) 返回火柴杆图的 line 图形对象句柄

【实例 1】绘制下面函数的火柴杆图。


MATLAB 程序如下:
>> close all                   % 关闭当前已打开的文件
>> clear                       % 清除工作区的变量
>> t=-20*pi:pi/100:20*pi;      % 创建-20π~20π的向量x,元素间隔为π/100
>> x=sin(t);                   % 利用参数符号t定义函数表达式x
>> y=cos(2*t);                 % 利用参数符号t定义函数表达式y
>> z=t.*sin(t).*cos(2*t);      % 利用参数符号t定义函数表达式z
>> stem3(x,y,z,'fill','m')     % 绘制三维火柴杆图,设置填充颜色为品红色
>> title('三维火柴杆图')       % 添加标题
运行结果如下图所示:

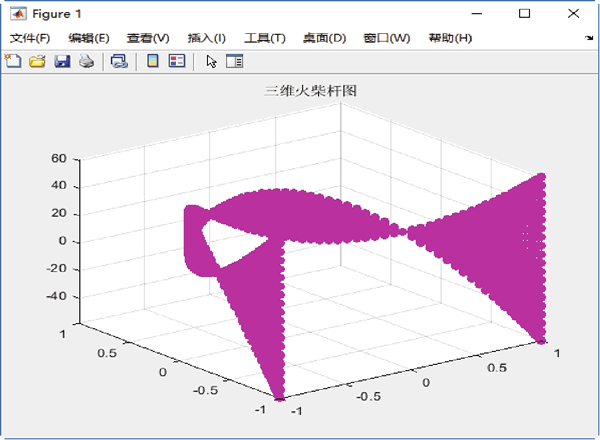

图 1 三维火柴杆图

【实例 2】绘制 ex、sinx、cosx 的火柴杆图。MATLAB 程序如下:
>> close all                      % 关闭当前已打开的文件
>> clear                          % 清除工作区的变量
>> X = linspace(-pi/2,pi/2,40);   % 创建-π/2~π/2的向量X,元素个数为40
>> Z = [exp(X);sin(X);cos(X)];    % 定义函数矩阵Z
% 绘制函数三维火柴杆图,曲线样式为冒号,标记样式为正方形,颜色为蓝色
>> stem3(Z,':diamondb')
>> title('函数的三维火柴杆图')    % 添加标题
运行结果如下图所示:


图 2 函数的三维火柴杆图
