MATLAB stem()：绘制离散序列图（附带实例）

在科学研究中，可以用离散序列图来表示离散量的变化情况。在 MATLAB 中，利用 stem() 函数可绘制离散序列图，该函数的调用格式如下：

stem(y) % 以 x=1,2,3,...作为各个数据点的 x 坐标，以向量 y 的值为 y 坐标，在 (x,y) 坐标点画一个空心小圆圈，并连接一条线段到 x 轴
stem(x,y,'option') % 以 x 向量的各个元素为 x 坐标，以 y 向量的各个对应元素为 y 坐标，在 (x,y) 坐标点画一个空心小圆圈，并连接一条线段到 x 轴，option 选项表示绘图时的线型、颜色等设置
stem(x,y,'filled') % 以 x 向量的各个元素为 x 坐标，以 y 向量的各个对应元素为 y 坐标，在 (x,y) 坐标点画一个空心小圆圈，并连接一条线段到 x 轴

【实例 1】绘制一幅离散序列图。在编辑器中编写以下程序并运行。

figure
t=linspace(-2*pi,2*pi,10);
h=stem(t);
set(h(1),'MarkerFaceColor','blue')

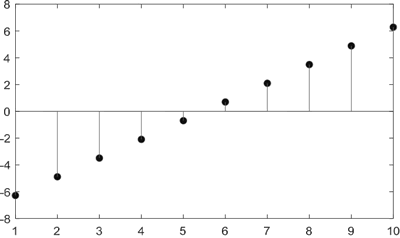

运行程序后，输出如下图所示的图形：


【实例 2】绘制一个线型为圆圈的离散序列图。在编辑器中编写以下程序并运行。

clf
x=0:25;
y=[exp(-.07*x).*cos(x); exp(.05*x).*cos(x)];
h=stem(x,y);
set(h(1),'MarkerFaceColor','blue')
set(h(2),'MarkerFaceColor','red','Marker','square')

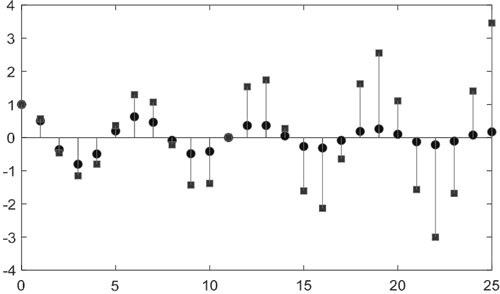

运行程序后，输出如下图所示的图形：


【实例 3】绘制一幅离散序列图。在编辑器中编写以下程序并运行。

x=0:0.05:3;
y=(x.^0.4).*exp(-x);
stem(x,y)

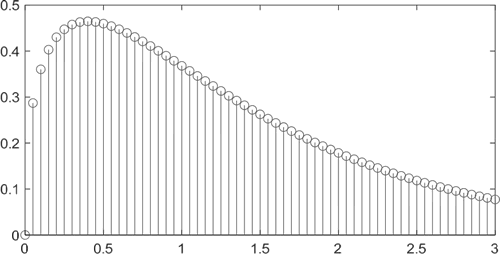

运行程序后，输出如下图所示的图形：
