MATLAB plotmatrix()函数的用法(附带实例)

在 MATLAB 中,利用函数 plotmatrix() 可以创建散点图矩阵,其调用格式如下:
plotmatrix(X,Y) % 创建一个子坐标区矩阵,包含由 X 的各列相对 Y 的各列数据组成的散点图
                % 若 X 是 p×n 矩阵且 Y 是 p×m 矩阵,则生成一个 n×m 子坐标区矩阵
plotmatrix(X) % 与 plotmatrix(X,X) 相同
              % 用 X 对应列中数据的直方图替换对角线上的子坐标区
plotmatrix(__,LineSpec) % 指定散点图的线型、标记符号和颜色
[S,AX,BigAx,H,HAx] = plotmatrix(__) % 返回创建的图形对象
                                    % S   为散点图的图形线条对象
                                    % AX  为每个子坐标区的坐标区对象
                                    % BigAx 为容纳子坐标区的主坐标区的坐标区对象
                                    % H   为直方图的直方图对象
                                    % HAx 为不可见的直方图坐标区的坐标区对象

【实例】创建散点图矩阵。在编辑器中编写以下程序并运行:
X = randn(50,3);           % 创建一个由随机数据组成的矩阵 X
Y = reshape(1:150,50,3);   % 创建一个由整数值组成的矩阵 Y

subplot(1,2,1)
plotmatrix(X,Y)            % 创建 X 的各列相对 Y 的各列的散点图矩阵

subplot(1,2,2)
plotmatrix(X,'or')         % 指定散点图的标记类型和颜色

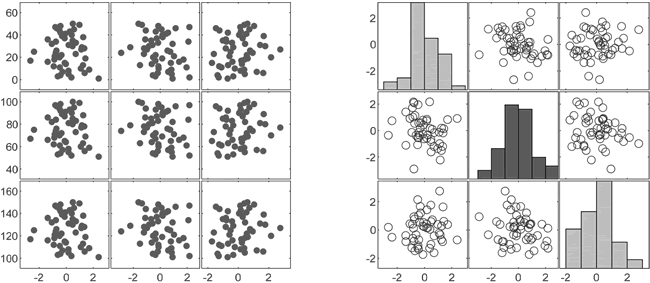

运行程序后,输出如下图所示的图形:


图 1 散点图矩阵(1)

【实例 2】创建并修改散点图矩阵。在编辑器中编写以下程序并运行:
rng default
X = randn(50,3);
subplot(1,2,1)
plotmatrix(X);

subplot(1,2,2)
[S,AX,BigAx,H,HAx] = plotmatrix(X);
S(3).Color = 'g';       % 使用 S 设置散点图的属性
S(3).Marker = '+';
S(7).Color = 'r';
S(7).Marker = 'x';
H(3).EdgeColor = 'r';   % 使用 H 设置直方图的属性
H(3).FaceColor = 'g';
title(BigAx,'A Comparison of Data Sets')

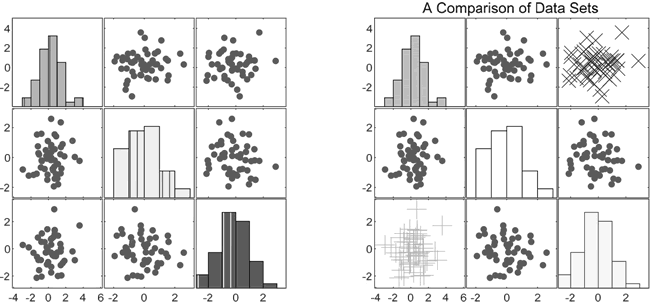

运行程序后,输出如下图所示的图形:


图 2 散点图矩阵(2)
