ArkUI拖曳事件详解（附带实例）

拖曳框架提供了一种通过鼠标或手势触屏传递数据的方式，即从一个组件位置拖出数据，并将它拖入另一个组件位置上进行响应。拖出一方提供数据，拖入一方接收和处理数据。该操作可以让用户方便地移动、复制或删除指定内容。

拖曳事件主要包括以下几个概念：

拖曳操作：在某个能够响应拖出的组件上长按并滑动触发的拖曳行为，当用户释放时，拖曳操作结束；
拖曳背景：用户所拖动数据的形象化表示，开发者可通过 onDragStart 的 CustomerBuilder 或 DragItemInfo 设置，也可以通过 dragPreview 通用属性设置；
拖曳内容：拖动的数据，使用 UDMF（Unified Data Management Framework，统一数据管理框架）统一 API UnifiedData 进行封装；
拖出对象：触发拖曳操作并提供数据的组件；
拖入目标：可接收并处理拖动数据的组件；
拖曳点：鼠标或手指等与屏幕的接触位置，是否进入组件范围的判定是以接触点是否进入范围来判断的。

手势拖曳

对于手势长按触发拖曳的场景，在发起拖曳前，框架会对当前组件是否可拖曳进行校验：

针对默认可拖曳的组件（Search、TextInput、TextArea、RichEditor、Text、Image、Hyperlink），需要判断其是否已将 draggable 属性设置为 true（若系统启用分层参数，则 draggable 默认为 true）；
其他组件则需额外判断是否设置了 onDragStart 回调函数。

当满足上述可拖曳条件时，长按大于或等于 500ms 即可触发拖曳，长按 800ms 后开始进行预览图的浮起动效。

当拖曳操作与菜单功能一起使用，并通过 isShow 方式控制菜单显隐时，不建议在用户操作了 800ms 后再控制菜单显示，因为这可能会导致非预期的行为。

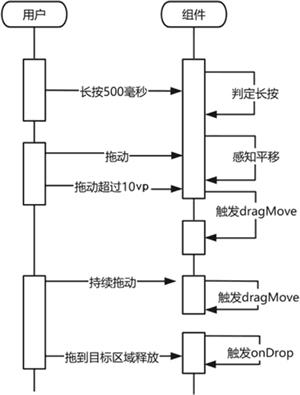

手势拖曳（手指/手写笔）触发拖曳的流程如下图所示：

图 1 手势拖曳触发拖曳流程

鼠标拖曳

鼠标拖曳属于即拖即走，只要鼠标左键在可拖曳的组件上按下并移动大于 1vp，即可触发拖曳。

当前支持应用内和跨应用的鼠标拖曳，提供了多个回调事件供开发者感知拖曳状态，并干预系统默认的拖曳行为，具体如下表所示。

表：应用内和跨应用鼠标拖曳的事件回调
回调事件	说明
onDragStart	当可拖拽的组件产生拖拽动作时触发。该回调可以感知拖拽行为的发起，开发者可在 onDragStart 方法中设置拖拽传递的数据以及自定义拖拽背板图。推荐开发者使用 pixelmap 的方式返回背板图，不推荐使用 customBuilder 的方式，因为后者会有额外的性能开销。
onDragEnter	当拖拽活动的拖拽点进入组件范围内时触发，只有在该组件监听了 onDrop 事件时，此回调才会被触发。
onDragMove	当拖拽点在组件范围内移动时触发；只有在该组件监听了 onDrop 事件时，此回调才会被触发。在此过程中可通过 DragEvent 中的 setResult 方法影响系统在部分场景下的外观。当在此事件中将 DragEvent 的结果设置为 DragResult.DROP_ENABLED 时，表示当前组件可以接收被拖拽的元素；将 DragEvent 的结果设置为 DragResult.DROP_DISABLED 时，表示当前组件不允许接收被拖拽的元素。
onDragLeave	当拖拽点离开组件范围时触发；只有在该组件监听了 onDrop 事件时，此回调才会被触发。针对以下两种情况默认不会发送 onDragLeave 事件：①父组件移动到子组件；②目标组件与当前组件布局有重叠。从 API version 12 开始，可通过 UIContext 中的 setDragEventStrictReportingEnabled 方法严格触发 onDragLeave 事件。
onDrop	当用户在组件范围内释放拖拽的内容时触发。需在此回调中通过 DragEvent 中的 setResult 方法设置拖拽结果，否则在拖出方组件的 onDragEnd 方法中通过 getResult 方法只能拿到默认的处理结果 DragResult.DRAG_FAILED。该回调也是开发者干预系统默认拖入处理行为的地方，系统会优先执行开发者的 onDrop 回调，并通过在该回调中执行 setResult 方法来告知系统如何处理所拖拽的数据： DragResult.DRAG_SUCCESSFUL：数据完全由开发者处理，系统不进行处理。 DragResult.DRAG_FAILED：系统不再继续处理拖拽的数据，处理过程结束。 DragResult.DRAG_CANCELED：表示取消此次拖拽，系统无须进行任何数据处理。 DragResult.DROP_ENABLED 或 DragResult.DROP_DISABLED：系统会忽略该设置，视同 DragResult.DRAG_FAILED 处理。
onDragEnd	当用户释放拖拽时，拖拽活动结束，发起拖出动作的组件会触发该回调。
onPreDrag	绑定此事件的组件，在拖拽开始前的不同阶段，会触发该回调。开发者可以使用该回调监听 PreDragStatus 类型参数值，在发起拖拽前的不同阶段准备不同的数据： ACTION_DETECTING_STATUS：拖拽手势启动阶段（按下 50 ms 时触发）。 READY_TO_TRIGGER_DRAG_ACTION：拖拽准备完成，可发起拖拽阶段（按下 500 ms 时触发）。 PREVIEW_LIFT_STARTED：拖拽浮起动效发起阶段（按下 800 ms 时触发）。 PREVIEW_LIFT_FINISHED：拖拽浮起动效结束阶段（浮起动效完全结束时触发）。 PREVIEW_LANDING_STARTED：拖拽落回动效发起阶段（落回动效发起时触发）。 PREVIEW_LANDING_FINISHED：拖拽落回动效结束阶段（落回动效结束时触发）。 ACTION_CANCELED_BEFORE_DRAG：拖拽浮起落回动效中断（已满足 READY_TO_TRIGGER_DRAG_ACTION 状态后，未达到动效阶段，手指抬手时触发）。

DragEvent 支持 get 方法获取拖曳行为的相关信息，下表列出了 get 方法在对应拖曳回调中是否能返回有效数据。

表：get方法获取拖曳行为的相关信息列表
回调事件	onDragStart	onDragEnter	onDragMove	onDragLeave	onDrop	onDragEnd
getData	-	-	-	-	支持	-
getSummary	-	支持	支持	支持	支持	-
getResult	-	-	-	-	-	支持
getPreviewRect	支持	-	-	-	支持	-
getVelocity/X/Y	-	支持	支持	支持	支持	-
getWindowX/Y	支持	支持	支持	支持	支持	-
getDisplayX/Y	支持	支持	支持	支持	支持	-
getX/Y	支持	支持	支持	支持	支持	-
behavior	-	-	-	-	-	支持

DragEvent 支持 set 方法向系统传递信息，这些信息部分会影响系统对 UI 或数据的处理方式。下表列出了 set 方法应该在回调的哪个阶段执行才会被系统接收并处理。

表：set方法在各阶段执行效果
回调事件	onDragStart	onDragEnter	onDragMove	onDragLeave	onDrop
useCustomDropAnimation	-	-	-	-	支持
setData	支持	-	-	-	-
setResult	支持，可通过 set failed 或 cancel 来阻止拖曳的发起	支持，不作为最终结果传递给 onDragEnd	支持，不作为最终结果传递给 onDragEnd	支持，不作为最终结果传递给 onDragEnd	支持，作为最终结果传递给 onDragEnd
behavior	-	支持	支持	支持	支持

拖曳背板图

拖曳移动过程中显示的拖曳背板图，并非组件本身，而是用户拖动数据的表示，开发者可以将其设置为任意可显示的图像。

onDragStart 回调返回的 customBuilder 或 pixelmap 可以设置拖曳移动过程中的背板图，浮起图默认使用组件本身的截图；dragpreview 属性设置的 customBuilder 或 pixelmap 可以设置浮起和拖曳过程的背板图。如果开发者没有配置背板图，则系统会默认取组件本身的截图作为浮起及拖曳过程中的背板图。拖曳背板图当前支持设置透明度、圆角、阴影和模糊效果。

对于容器组件，如果内部内容通过 position、offset 等手段使得绘制区域超出了容器组件范围，那么系统无法截取到范围之外的内容。在此情况下，如果一定要让浮起及拖曳背板包含范围之外的内容，则可考虑通过扩大容器范围或使用自定义方式。不管是使用自定义 builder 还是系统默认的截图方式，截图都暂时无法应用 scale、rotate 等图形变换效果。

通用拖曳适配

要启用组件的拖曳功能，需把 draggable 属性设置为 true，并设置 onDragStart 回调，回调中可以通过 UDMF 设置拖曳的数据，并返回自定义拖曳背板图。手势场景触发拖曳依赖底层绑定的长按手势，若开发者在被拖曳组件上也绑定了长按手势，则会与底层的长按手势发生竞争，导致拖曳失败。开发者可以使用并行手势来解决此类问题。

自定义拖曳背板图的 pixmap 可以通过 onPreDrag 回调函数来设置。该回调函数会在长按 50ms 时触发，开发者可以在此时准备拖曳时所需的背板图和其他相关数据。

如果开发者希望严格控制 onDragLeave 事件的触发，则可以通过调用 setDragEventStrictReportingEnabled 方法来启用此功能。启用后，onDragLeave 事件会在拖曳元素离开目标区域时准确触发。通过设置 allowDrop 属性，开发者可以定义组件允许接收的数据类型，并据此控制拖曳时的角标显示：

当拖曳数据是定义允许落入的数据类型时，显示 COPY 角标；
当拖曳数据不是定义允许落入的数据类型时，显示 FORBIDDEN 角标；
未设置 allowDrop 时，显示 MOVE 角标。

此外，在实现 onDrop 回调的情况下，还可以通过在 onDragMove 中设置 DragResult为DROP_ENABLED，并设置 DragBehavior 为 COPY 或 MOVE，来控制角标的显示。

要处理拖曳数据，开发者需要设置 onDrop 回调，并在该回调中处理接收到的拖曳数据，同时显示设置拖曳结果。

数据的传递是通过 UDMF 实现的，在数据较大时可能存在时延，因此在首次获取数据失败时建议加 1500ms 的延迟重试机制，拖曳发起方可以通过设置 onDragEnd 回调感知拖曳结果。

具体的代码实现如下：

// 入口组件
@Entry
@Component
struct Demo0601 {
  // 目标图片 URI
  @State targetImage: string = '';
  // 图片显示大小（宽高相同）
  @State imageSize: number = 100;
  // 图片可见状态
  @State imgState: Visibility = Visibility.Visible;
  // 拖拽时使用的自定义像素图
  @State pixmap: image.PixelMap | undefined = undefined;

  /* ========= 自定义 Builder：用于生成拖拽背板图 ========= */
  @Builder pixelMapBuilder() {
    Column() {
      Image($r('app.media.background'))
        .width(120)
        .height(120)
        .backgroundColor(Color.Yellow);
    }
  }

  /* ========= UDMF 数据获取：带 1500 ms 重试机制 ========= */
  // 重试获取 UDMF 数据
  getDataFromUdmfRetry(event: DragEvent, callback: (data: DragEvent) => void): boolean {
    try {
      let data: UnifiedData = event.getData();
      if (!data) { return false; }

      let records: Array<unifiedDataChannel.UnifiedRecord> = data.getRecords();
      if (!records || records.length <= 0) { return false; }

      callback(event);
      return true;
    } catch (e) {
      console.log('获取数据异常：' + (e as BusinessError).message);
      return false;
    }
  }

  // 首次获取失败后延迟 1500 ms 再次尝试
  getDataFromUdmf(event: DragEvent, callback: (data: DragEvent) => void) {
    if (this.getDataFromUdmfRetry(event, callback)) { return; }
    setTimeout(() => {
      this.getDataFromUdmfRetry(event, callback);
    }, 1500);
  }

  /* ========= 提前生成拖拽背板像素图 ========= */
  // 调用 createFromBuilder 获取自定义 builder 的截图
  private getComponentSnapshot(): void {
    this.getUIContext()
      .getComponentSnapshot()
      .createFromBuilder(
        () => this.pixelMapBuilder(),
        (error: Error, pixmap: image.PixelMap) => {
          if (error) { return; }
          this.pixmap = pixmap;
        }
      );
  }

  // 长按 50 ms 时提前准备自定义截图
  private PreDragChange(preDragStatus: PreDragStatus): void {
    if (preDragStatus === PreDragStatus.ACTION_DETECTING_STATUS) {
      this.getComponentSnapshot();
    }
  }

  /* ========= UI 构建 ========= */
  build() {
    Row() {
      Column() {
        Text('开始进行拖拽');

        /* ------------ 拖拽源组件 ------------ */
        Row() {
          Image($r('app.media.background'))
            .width(this.imageSize)
            .height(this.imageSize)
            .visibility(this.imgState)
            // 并行手势：允许同时响应系统拖拽与自定义长按
            .parallelGesture(
              LongPressGesture()
                .onAction(() => {
                  promptAction.showToast({
                    duration: 100,
                    message: '长按手势进行拖拽'
                  });
                })
            )
            // 拖拽开始
            .onDragStart((event) => {
              // 构造拖拽数据
              let data: unifiedDataChannel.Image = new unifiedDataChannel.Image();
              data.imageUri = 'common/harmonyos.jpg';
              let unifiedData = new unifiedDataChannel.UnifiedData(data);
              event.setData(unifiedData);

              // 返回自定义拖拽背板
              let dragItemInfo: DragItemInfo = {
                pixelMap: this.pixmap,
                extraInfo: '额外信息'
              };
              return dragItemInfo;
            })
            // 提前准备背板
            .onPreDrag((status: PreDragStatus) => {
              this.PreDragChange(status);
            })
            // 拖拽结束
            .onDragEnd((event) => {
              // 接收方 onDrop 中设置的 result 会在此拿到
              if (event.getResult() === DragResult.DRAG_SUCCESSFUL) {
                promptAction.showToast({ duration: 100, message: '拖拽成功' });
              } else if (event.getResult() === DragResult.DRAG_FAILED) {
                promptAction.showToast({ duration: 100, message: '拖拽失败' });
              }
            });
        }

        Text('拖拽的目标区域');

        /* ------------ 拖拽目标组件 ------------ */
        Row() {
          Image(this.targetImage)
            .width(this.imageSize)
            .height(this.imageSize)
            .draggable(true)
            .margin({ left: 15 })
            .border({ color: Color.Black, width: 1 })
            // 拖拽进入目标区域时行为
            .onDragMove((event) => {
              // 控制角标显示类型为 MOVE（即不额外显示角标）
              event.setResult(DragResult.DROP_ENABLED);
              event.dragBehavior = DragBehavior.MOVE;
            })
            // 允许接收的数据类型
            .allowDrop([uniformTypeDescriptor.UniformDataType.IMAGE])
            // 接收并处理拖拽数据
            .onDrop((dragEvent?: DragEvent) => {
              this.getDataFromUdmf((dragEvent as DragEvent), (event: DragEvent) => {
                let records: Array<unifiedDataChannel.UnifiedRecord> =
                  event.getData().getRecords();
                let rect: Rectangle = event.getPreviewRect();
                this.imageSize = Number(rect.width);
                this.targetImage = (records[0] as unifiedDataChannel.Image).imageUri;
                this.imgState = Visibility.None;

                // 显式设置成功结果，回传给拖出方的 onDragEnd
                event.setResult(DragResult.DRAG_SUCCESSFUL);
              });
            });
        }
      }.width('100%')
    }
  }
}

代码运行效果如下图所示：

图 2 通用拖曳适配效果
