什么是虚拟局域网（VLAN）

虚拟局域网（Virtual Local Area Network，VLAN）是在逻辑上将一个广播域划分成多个广播域的技术，可按照功能、部门及应用等划分逻辑工作组，以形成不同的虚拟网络。

在传统的共享介质的以太网和交换式的以太网中，用户都在同一个广播域中，这严重制约了网络技术的发展。随着网络的发展，越来越多的用户需要接入网络，而交换机提供的大量接入端口已经不能很好地满足这种需求。

网络技术的发展不仅面临冲突域太大和广播域太大这两大难题，还无法保障传输信息的安全性，可能导致网络性能下降和带宽浪费。同时，对“广播风暴”的控制和网络安全的保障只能在网络层的路由器上实现。因此，人们提出了在物理局域网中构建多个逻辑局域网的想法。

使用 VLAN 技术的目的是将一个广播域网络划分成几个逻辑广播域网络，每个逻辑广播域网络内的用户形成一个组，组内的成员间可以通信，组间的成员不允许通信。

一个 VLAN 是一个广播域网络，二层的单播、广播和多播帧在同一 VLAN 内转发、扩散，而不会直接进入其他 VLAN，广播报文被限制在各个相应的 VLAN 内，提高了网络安全性和交换机运行效率。

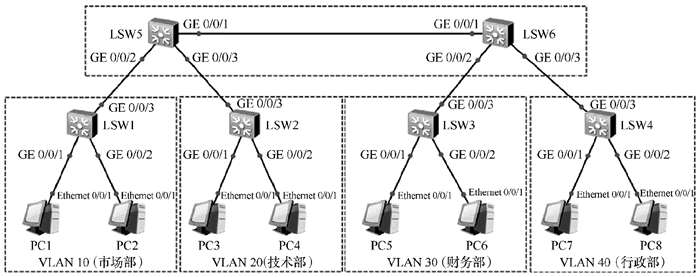

VLAN 逻辑工作组划分如下图所示：


VLAN 建立在局域网交换机的基础上，既保持了局域网的低时延、高吞吐量的特点，又解决了单个广播域内广播包过多使网络性能降低的问题。

VLAN 技术是局域网组网时常用的主要技术之一。

VLAN的优点

• 限制广播域：在一个由交换机组成的网络中，默认状态下，所有交换机端口在一个广播域内。而采用 VLAN 技术可以限制广播，减少干扰，将数据帧限制在同一个 VLAN 内，不会影响其他 VLAN，在一定程度上节省了带宽，每个 VLAN 是一个独立的广播域网络。
• 网络管理简单：可以灵活划分虚拟工作组。从逻辑上将交换机划分为若干个 VLAN，可以动态组建网络环境，用户无论在哪儿都可以不做任何修改就接入网络。依据不同的 VLAN 划分方式，可以在一台交换机上提供多种网络应用服务，提高了设备的利用率。
• 提高网络安全性：不同 VLAN 的用户在未经许可的情况下是不能相互访问的，一个 VLAN 内的广播帧不会发送到另一个 VLAN 中，这样可以保护用户不被其他用户窃听，从而保证了网络的安全。

VLAN的划分方式

常见的 VLAN 的划分方式有如下几种：

• 基于端口划分：即根据交换机的端口编号划分 VLAN，通过为交换机的每个端口配置不同的本地端口虚拟局域网 ID（Port VLAN ID，PVID）来将不同端口划分到各个 VLAN 中。初始情况下，X7 系列交换机的端口处于 VLAN 1 中。此方式配置简单，但是当主机移动位置时，需要重新配置 VLAN。
• 基于 MAC 地址划分：即根据主机网络接口卡的 MAC 地址划分 VLAN。此划分方式需要网络管理员提前配置好网络中的主机 MAC 地址和 VLAN ID 之间的映射关系。如果交换机收到不带标签的数据帧，则其先去查找之前配置的 MAC 地址和 VLAN 映射表，再根据数据帧中携带的 MAC 地址来添加相应的 VLAN 标签（VLAN Tag，简称 Tag）。在使用此方式划分 VLAN 时，即使主机移动位置，也不需要重新配置 VLAN。
• 基于 IP 子网划分。在此划分方式下，交换机在收到不带标签的数据帧时，会根据报文携带的 IP 地址给数据帧添加 VLAN 标签。
• 基于协议划分。即根据数据帧的协议类型（或协议族类型）、封装格式来分配 VLAN ID。网络管理员需要先配置好协议类型和 VLAN ID 之间的映射关系。
• 基于策略划分。即使用几个组合的条件来分配 VLAN 标签，这些条件包括 IP 子网、端口和 IP 地址等。只有当条件都匹配时，交换机才会为数据帧添加 VLAN 标签。另外，每一条策略都需要网络管理员手动配置。

VLAN数据帧格式

要使交换机能够分辨不同 VLAN 的报文，需要在报文中添加标识 VLAN 信息的字段。

IEEE 802.1Q 协议规定，在以太网数据帧的目标 MAC 地址和源 MAC 地址字段之后、协议类型字段之前加入 4 字节的 VLAN 标签，用于标识数据帧所属的 VLAN。

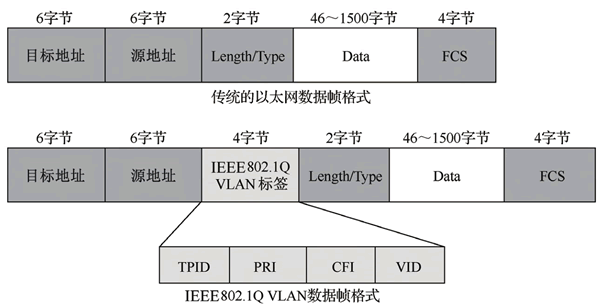

传统的以太网数据帧格式与 IEEE 802.1Q VLAN 数据帧格式如下图所示：


在 VLAN 交换网络中，以太网帧主要有以下两种形式：

• 有标记（Tagged）帧：加入了 4 字节 VLAN 标签的帧；
• 无标记（Untagged）帧：原始的、未加入 4 字节 VLAN 标签的帧。

以太网链路包括接入链路（Access Link）和干道链路（Trunk Link）：

• 接入链路用于连接交换机和用户终端（如用户主机、服务器、交换机等），只可以承载 1 个 VLAN 的数据帧；
• 干道链路用于交换机间的互联，或用于连接交换机与路由器，可以承载多个不同 VLAN 的数据帧。

在接入链路上传输的数据帧都是无标记帧，在干道链路上传输的数据帧都是有标记帧。

交换机内部处理的数据帧都是有标记帧。从用户终端接收无标记帧后，交换机会为无标记帧添加 VLAN 标签，重新计算帧校验序列（FCS），并通过干道链路发送帧。向用户终端发送帧前，交换机会去除 VLAN 标签，并通过接入链路向终端发送无标记帧。

VLAN 标签包含 4 个字段，各字段的含义如下表所示。

表：VLAN 标签各字段的含义

字段	长度	含义	取值
TPID	2字节	标签协议标识符（TagProtocol Identifier），表示数据帧类型	取值为 0x8100 时，表示 IEEE802.1Q VLAN 数据帧。如果不支持 IEEE802.1Q 的设备收到这样的帧，则会将其丢弃。 各设备厂商可以自定义该字段的值。当邻居设备将 TPID 值配置为非 0x8100 时，为了能够识别这样的报文，实现互通，必须在本设备上修改 TPID 值，以确保其和相邻设备的 TPID 值一致。
PRI	3位	Priority，表示数据帧的IEEE 802.1p优先级	取值为 0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧。
CFI	1位	标准格式指示位（Canonical Format Indicator），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网	0CFI 取值为 0 时，表示 MAC 地址以标准格式进行封装；CFI 取值为 1 时，表示以非标准格式封装。在以太网中，CFI的值为 0
VID	12位	表示该数据帧所属VLAN的ID	VLAN ID取值为 0～4095。由于 0 和 4095 为协议保留取值，所以 VLAN ID 的有效取值为 1～4094。
