OpenCV rectangle()：画矩形（附带实例）

全局函数 rectangle() 通过对角线上的两个顶点绘制矩形，该函数声明如下：

void cv::rectangle(InputOutputArray img, Point pt1, Point  pt2, const Scalar& color,  int thickness = 1,  int  lineType = LINE_8,  int  shift = 0 );
void cv::rectangle(InputOutputArray img,  Rect rec,  const Scalar & color, int  thickness=1,  int  lineType = LINE_8, int  shift = 0)

img 表示矩形所在的图像；
pt1 表示矩形的一个顶点；
pt2 表示矩形对角线上的另一个顶点；
Color 表示线条颜色（RGB）或亮度（灰度图像）；
Thickness 表示组成矩形的线条的粗细程度，取负值时（如 CV_FILLED）函数绘制填充了色彩的矩形；
line_type 表示线条的类型；
Shift 表示坐标点的小数位数。

下面来看一个例子，绘制一个医院的红十字：
1) 打开 Qt Creator，新建一个控制台工程，工程名是 test。

2) 在 IDE 中打开 main.cpp，输入如下代码：

#include <iostream>
#include <opencv2/imgproc/types_c.h> // for CV_RGB2GRAY
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
using namespace std;
using namespace cv;

int main()
{
    Mat image3 = Mat::zeros(120, 120, CV_8UC3); // 生成全零矩阵
    Rect rec1 = Rect(10, 30, 60, 20);           // 定义矩形对象，左上角坐标是(10,30)，宽度是60，高度是20
    Rect rec2 = Rect(30, 10, 20, 60);           // 定义矩形对象，左上角坐标是(30,10)，宽度是20，高度是60
    rectangle(image3, rec1, Scalar(0, 0, 255), -1, 8, 0);  // 在 image3 上画横矩形
    rectangle(image3, rec2, Scalar(0, 0, 255), -1, 8, 0);  // 在 image3 上画竖矩形
    rectangle(image3, Point(10, 30), Point(70, 50), Scalar(0, 255, 255), 2, 8, 0);  // 黄色矩形镶边
    rectangle(image3, Point(30, 10), Point(50, 70), Scalar(0, 255, 255), 2, 8, 0);  // 黄色矩形镶边
    rectangle(image3, Point(30, 30), Point(50, 50), Scalar(0, 0, 255), 3, 8);  // 红色正方形覆盖（中央）
    imshow("Red cross", image3);
    waitKey();
    return 0;
}

在上述代码中，首先创建了一个 Mat 矩阵对象 image3，并且是全黑的。然后定义了两个矩形对象 rec1 和 rec2，分别表示红十字的横矩形和竖矩形，接着调用画矩形的函数 rectangle() 进行绘制，这两个矩形使用颜色填充，因为倒数第三个参数是 -1。最后又画了两个矩形（这次没有填充，是画的矩形边），黄色镶边。

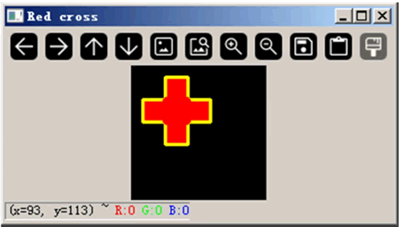

3) 保存工程并运行，结果如下图所示：

OpenCV rectangle()：画矩形（附带实例）
