OpenCV rectangle()：绘制矩形（附带实例）

全局函数 rectangle() 通过对角线上的两个顶点绘制矩形，该函数声明如下：

cv.rectangle(img, pt1, pt2, color[, thickness[, lineType[, shift]]] ) -> img
cv.rectangle(img, rec, color[, thickness[, lineType[, shift]]] ) -> img

各个参数的含义如下：

• img 表示矩形所在的图像；
• pt1 表示矩形的一个顶点；
• pt2 表示矩形对角线上的另一个顶点；
• color 表示线条颜色（BGR）或亮度（灰度图像）；
• thickness 表示组成矩形的线条的粗细程度，取负值时（如 CV_FILLED），函数绘制填充了色彩的矩形；
• line_type 表示线条的类型；
• shift 表示坐标点的小数点位数。

下面我们看一个例子，绘制一个矩形：

import cv2 as cv

img = cv.imread("test.jpg")
img1=cv.rectangle(img,(10,10),(30,40),(255,0,0),2)
cv.imwrite("res.jpg",img1)
cv.imshow("res", img1)
cv.waitKey(0)

在上述代码中，首先读取 test.jpg，然后调用画矩形函数 rectangle() 绘制一个矩形，其中点 (10,10) 是左上角顶点，点 (30,40) 是右下角顶点。颜色值是 (255,0,0)，是 BGR 形式，即蓝色分量值是 255，因此显示的是蓝色。组成矩形的线条的粗细值是 2。画完后，我们把图像保存为同目录下的 res.jpg 文件。

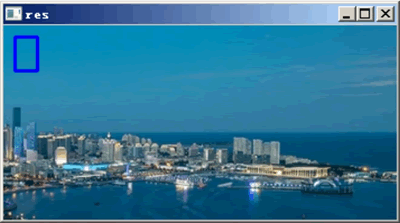

运行工程，结果如下图所示：


可以看到，窗口左上角有一个蓝色边框的矩形。
