OpenCV circle()函数的用法（附带实例）

全局函数 circle() 用来绘制或填充一个给定圆心和半径的圆，该函数声明如下：

void cv::circle (InputOutputArray img, Point center,int radius,const Scalar &  color, int thickness = 1, int  lineType = LINE_8, int shift = 0);

各个参数的含义如下：

img 表示输入的图像（圆画在这个图像上）；
Center 表示圆心坐标；
Radius 表示圆的半径；
Color 表示圆的颜色，规则根据 B（蓝）G（绿）R（红），例如蓝色为 Scalar(255,0,0)；
Thickness 如果是正数，就表示组成圆的线条的粗细程度，否则表示圆是否被填充；
lineType 表示线条的类型；
Shift 表示圆心坐标点和半径值的小数位数。

下面来看一个示例，绘制奥迪车标。我们知道奥迪车标是 4 个圆圈，所以使用 circle() 函数来实现：
1) 打开 Qt Creator，新建一个控制台工程，工程名是 test。

2) 在 IDE 中打开 main.cpp，输入如下代码：

#include <iostream>
#include <opencv2/imgproc/types_c.h>   // for CV_RGB2GRAY
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>

using namespace std;
using namespace cv;

int main(int argc, char** argv)
{
    /* 生成一个 500×850 的 Mat 矩阵，8 位 3 通道（CV_8UC3） */
    Mat image2 = Mat::zeros(500, 850, CV_8UC3);

    /* 演示：画一个实心圆（半径 63，圆心 (447,63)，红色） */
    circle(image2, Point(447, 63), 63, Scalar(0, 0, 255), -1);

    /*========== 开始绘制奥迪车标 ==========*/
    /* 绘制第一个圆：半径 100，圆心 (200,300)，紫色，线宽 7 */
    circle(image2, Point(200, 300), 100, Scalar(225, 0, 225), 7, 8);

    /* 绘制第二个圆：半径 100，圆心 (350,300)，线宽 7 */
    circle(image2, Point(350, 300), 100, Scalar(225, 0, 225), 7, 8);

    /* 绘制第三个圆：半径 100，圆心 (500,300) */
    circle(image2, Point(500, 300), 100, Scalar(225, 0, 225), 7, 8);

    /* 绘制第四个圆：半径 100，圆心 (650,300) */
    circle(image2, Point(650, 300), 100, Scalar(225, 0, 225), 7, 8);

    /* 显示窗口 */
    imshow("Audi logo", image2);
    waitKey();
    return 0;
}

在上述代码中，我们先演示画了一个实心圆圈，它和奥迪车标无关。然后开始画 4 个空心圆圈作为奥迪车标，只需计算好它们之间的距离即可。

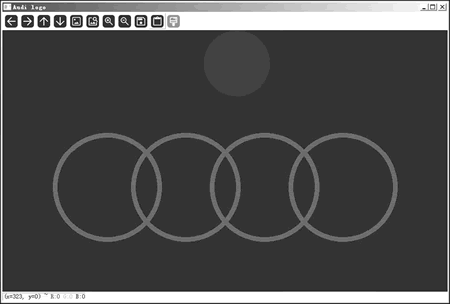

3) 保存工程并运行，结果如下图所示：

OpenCV circle()函数的用法（附带实例）
