OpenCV circle()：绘制圆形（附带实例）

全局函数 circle() 用来绘制或填充一个给定圆心和半径的圆，该函数声明如下：

cv.circle(img, center, radius, color[, thickness[, lineType[, shift]]]) -> img

各个参数的含义如下：

img 表示输入的图像（圆画在这个图像上）；
center 表示圆心坐标；
radius 表示圆的半径；
color 表示圆的颜色，是 BGR 形式，例如蓝色为 Scalar(255,0,0)；
thickness 如果是正数，就表示组成圆的线条的粗细程度，否则表示圆是否被填充；
lineType 表示线的类型；
shift 表示圆心坐标点和半径值的小数点位数。

下面看一个实例，画 3 个圆圈：

import numpy as np
import cv2 as cv

img = cv.imread("test.jpg")
point_size = 10
point_color = (0, 0, 255) # BGR
thickness = -1

# 定义2个圆心的点的坐标
points_list = [(16, 16),  (35, 40)]

for point in points_list:
    cv.circle(img, point, point_size, point_color, thickness)
    thickness = 4

# 画圆，圆心为(60, 60)，半径为60，颜色为point_color，实心线
cv.circle(img, (60, 60), 60, point_color, 0)

cv.namedWindow("image")
cv.imshow('image', img)
cv.waitKey (10000) # 显示 10000 ms后消失
cv.destroyAllWindows()

首先读取图片 test.jpg；然后在 for 循环中，第一次画实心圆（thickness 是 −1），第二次画空心圆（thickness 是 4），并且组成圆的线条的粗细程度是 4，第三次画一个半径是 60 的圆。所有圆都是在图片 test.jpg 上画的。

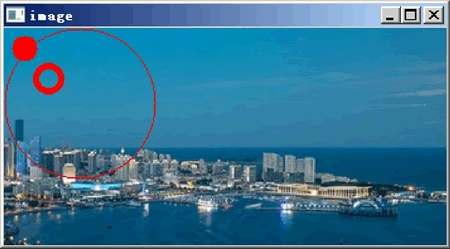

运行工程，结果如下图所示：

OpenCV circle()：绘制圆形（附带实例）
