OpenCV putText()：绘制文字（附带实例）

OpenCV 中除了提供绘制各种图形的函数外，还提供了一个特殊的绘制函数，用于在图像上绘制文字。这个函数是 putText()，它是命名空间 cv2 中的函数，其声明如下：

putText(img, text, org, fontFace, fontScale, color[, thickness[, lineType[, bottomLeftOrigin]]]) -> None

各个参数的含义如下:

img 表示待绘制的图像；
text 表示待绘制的文字；
org 表示文本框的左下角；
fontFace 表示字体；
fontScale 表示尺寸因子，值越大文字越大；
color 表示字体的颜色（RGB）；
thickness 表示线条宽度；
lineType 表示线型（4 邻域或 8 邻域，默认是 8 邻域）；
bottomLeftOrigin 如果为 True，那么图像数据原点位于左下角，否则位于左上角。

需要注意的是，putText() 函数的 text 参数只能接收特定字符，也就是说并不是所有的字符串都能顺利绘制。例如，当 text 参数内容中包含中文时，运行结果中的中文会被“？”等字符替换，原因就是 putText() 函数无法识别中文。如果想在图像中绘制中文文字，就需要借助其他模块或第三方库（PIL 库和 freetype 库）。

putText() 函数可以简单地在图像上绘制一些文字，由 text 指定的文字将在以左上角为原点的文字框中以 color 指定的颜色绘制出来，除非 bottomLeftOrigin 标志设置为真，这种情况以左下角为原点，使用的字体由 fontFace 参数决定。常用的字体宏是 FONT_HERSHEY_SIMPLEX（普通大小无衬线字体）和 FONT_HERSHEY_PLAIN（小号无衬线字体）。任何一个字体都可以和 CV::FONT_ITALIC 组合使用（通过“或”操作，或操作符号是|）来得到斜体。每种字体都有一个“自然”大小，当 fontScale 不是 1.0 时，在文字绘制之前字体大小将由这个数来缩放。

这里解释一下衬线。衬线指的是字母结构笔画之外的装饰性笔画。有衬线的字体叫衬线体（Serif），没有衬线的字体叫无衬线体（Sans-Serif）。

衬线体的特征是在字的笔画开始、结束的地方有额外的装饰，而且笔画的粗细会有所不同。衬线体很容易识别，它强调了每个字母笔画的开始和结束，因此易读性比较高。中文字体中的宋体就是一种标准的衬线体。

无衬线体（Sans-Serif Font）没有额外的装饰，而且笔画的粗细差不多。这类字体通常是机械的和统一线条的，它们往往拥有相同的曲率、笔直的线条和锐利的转角。无衬线体与汉字字体中的黑体相对应。

另外，在实际绘制文字之前，还可以使用 cv::getTextSize() 接口先获取待绘制文本框的大小，以方便放置文本框。getTextSize() 函数用于获取一个文字的宽度和高度，函数声明如下：

getTextSize(text, fontFace, fontScale, thickness) -> retval, baseLine

各个参数的含义如下：

text 表示输入的文本文字；
fontFace 表示文字字体类型；
fontScale 表示字体缩放系数；
thickness 表示字体笔画线宽；
baseLine 是一个返回值，表示文字最底部的 y 坐标。

函数返回包含指定文本框的大小。

【实例】绘制文字。

import cv2
import numpy as np

img = np.zeros([512, 512, 3], dtype=np.uint8)
for i in range(512):
   for j in range(512):
       img[i, j, :] = [i % 256, j % 256, (i + j) % 256]

info = 'Hello World'
font_face = cv2.FONT_HERSHEY_COMPLEX
font_scale = 2
thickness = 2
text_size = cv2.getTextSize(info, font_face, font_scale, thickness)
print(text_size)
p_center = (int(512 / 2 - text_size[0][0] / 2), int(512 / 2 - text_size[0][1] / 2))
cv2.putText(img, info, p_center, font_face, font_scale, (255,255,255),
thickness)

cv2.imshow('res', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

首先通过两个 for 循环有规律地改变了像素值，这样可以模拟实现色彩渐变的效果。然后通过函数 getTextSize() 得到要画文字的大小，这样可以计算出显示文字的位置。最后通过文本绘制函数 putText() 画出字符串“Hello World”。

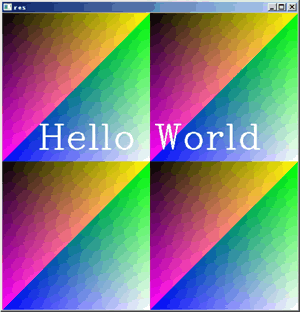

运行工程，结果如下图所示：
