Matplotlib fig.add_axes()：绘制坐标系（附带实例）

有时可能想在图形中的特定位置上添加坐标系，而不是由 Matplotlib 自己决定将坐标系放在哪里。此时需要先使用 pyplot 模块中的 figure() 函数创建一个空白图形，然后使用 Figure 对象的 add_axes() 方法在图形中添加坐标系。

add_axes() 方法的第一个参数是一个包含 4 个元素的元组，它们分别表示坐标系与图形左边界和下边界之间的距离，以及坐标系的宽度和高度。将整个图形的宽度和高度看作 1，4 个元素都是基于图形整体尺寸的比值，都表示为小数形式。

下面的代码将控制坐标系位置和大小的 4 个值存储到一个变量中，然后将该变量作为 add_axes() 方法的参数：

import matplotlib.pyplot as plt
rect = 0.1, 0.1, 0.6, 0.6
fig = plt.figure()
ax = fig.add_axes(rect)
plt.show()

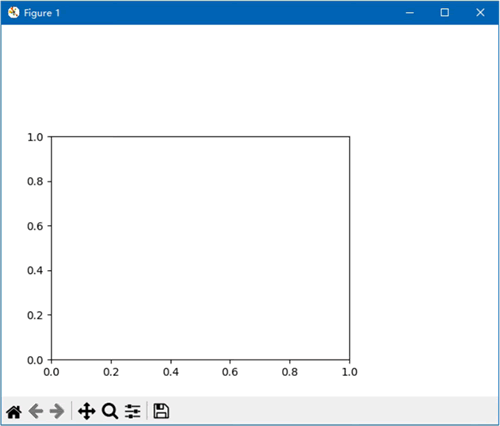

将创建如图所示的坐标系：


如果想让坐标系显示在图形的正中间，则需要分别使用 1 减去元组中的第 3 个元素和第 4 个元素的值，然后将结果除以 2，得到的就是第 1 个元素和第 2 个元素的值。

将上面的代码修改为以下形式，可将坐标系放置到图形的正中间：

import matplotlib.pyplot as plt
rect = 0.2, 0.2, 0.6, 0.6
fig = plt.figure()
ax = fig.add_axes(rect)
plt.show()

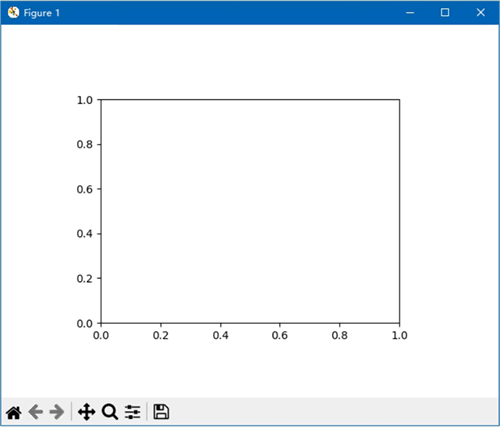

如下图所示：
