Logisim下载和安装图文教程（附安装包，非常详细）

Logisim 是一款开源、免费、专为教学设计的电路设计仿真软件，很多知名大学（清华、北大、中科大等）把它作为数字电路课程的必备工具。

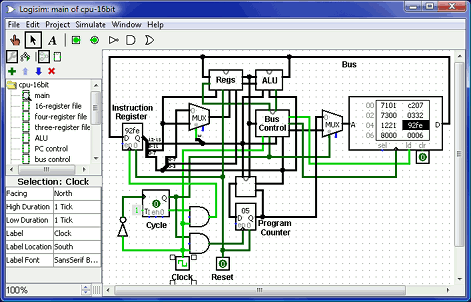

Logisim 的主界面如下图所示：


和手工绘图不同，Logisim 将逻辑门、电路模块、控制信号等进行了图形化设计，学生通过拖动鼠标就可以把它们拼接在一起，像搭积木一样，电路的运转状态一目了然，能够加深对电路的理解，大幅提升学习效率。

Logisim 支持跨平台，可以在 Windows、Linux 和 Mac OS 系统上运行。Logisim 是用 Java 语言编写的，它必须在装有 JDK 的环境里运行。

下载Logisim

Logisim 官方发布的最新版本是 2.7.1，下载地址是：

网盘下载：Logisim安装包

最新版有 3 款安装包，分别是：

• logisim-generic-2.7.1.jar：通用绿色版，任何安装了 JDK 的系统都能运行；
• logisim-win-2.7.1.exe：适用于 Windows 平台的安装包；
• logisim-macosx-2.7.1.tar.gz：适用于 Mac OS 平台的安装包。

笔者使用的电脑是 Windows 系统，所以本文主要为大家演示 Logisim 在 Widnows 系统中的下载和安装过程。

安装JDK

运行 Logisim 需要确保当前系统中安装了 Java JDK，且 JDK 的版本不能低于 JDK 5。

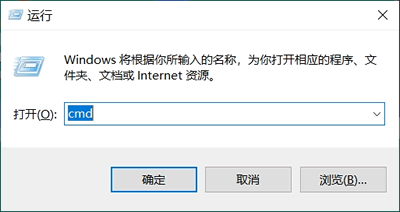

按 "Win+R" 组合键，在弹出的窗口里手动输入"cmd"：

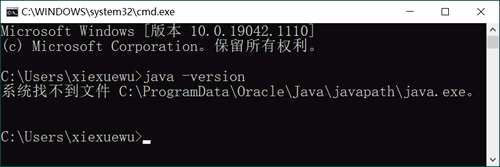

紧接着，在弹出的命令行窗口中输入 "java -version"，检查当前系统中是否已经安装了 JDK：

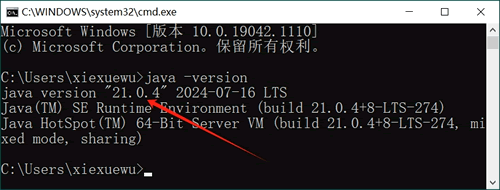

如果运行结果如上图所示，表示尚未安装 JDK；反之如下图所示，输出了 JDK 的版本号信息，表示已经安装好了 JDK。


系统中尚未安装 JDK，或者安装版本不适合导致 Logisim 运行失败，这里为大家找到了一个 JDK 资源，经测试刚好适用 Logisim：

下载地址：Logisim JDK下载

Java JDK 的安装过程非常简单，下载后启动运行即可。更详细的安装说明，请猛击阅读《Java JDK下载与安装教程》一文，这里不再赘述。

安装Logisim

1) 下载了 logisim-generic-2.7.1.jar 的读者，在 cmd 命令提示框中执行如下命令即可运行 Logisim：

java -jar xxx

其中的 xxx 需要指明 logisim-generic-2.7.1.jar 以及它的存储位置。笔者将 logisim-generic-2.7.1.jar 放置在桌面上，那么 xxx 正确的写法如下：

java -jar C:\Users\xiexuewu\Desktop\logisim-generic-2.7.1.jar

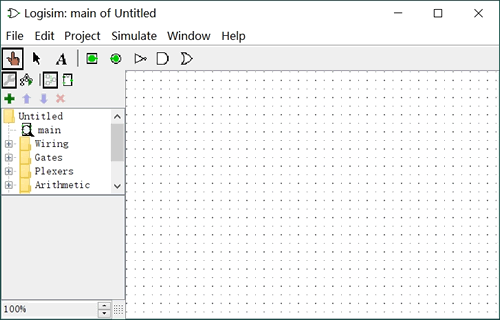

xxx 书写正确的情况下，命令执行后就会看到启动了的 Logisim，如下图所示：


注意，cmd 命令行窗口不能关闭，否则 Logisim 也会一同关闭。

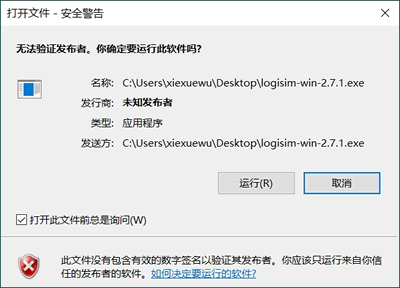

2) 下载了 logisim-win-2.7.1.exe 的用户，双击它执行：

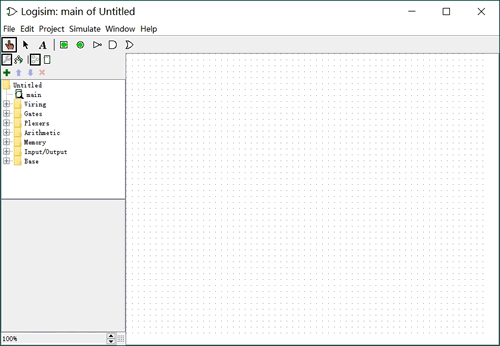

点击“运行”，直接就能看到 Logisim 的主界面：

总结

Logisim 是一款开源、免费、支持跨平台的电路设计仿真软件，界面规整，安装方便，多用于教学领域。

从 2013 年开始，Logisim 官方就停止了对它的维护，目前市面上有一款叫 Logisim-evolution 的软件，是在 Logisim 的基础上迭代发展来的，由社区持续更新维护。
