Matplotlib stem()创建棉棒图（非常详细）

棉棒图也称为棒棒糖图或火柴杆图，它由杆和头两个部分组成，可将其看作柱形图的一种变体。

如需创建棉棒图，可以使用 pyplot 模块中的 stem() 函数或 Axes 对象的 stem() 方法。

创建基本棉棒图

棉棒图的方向分为垂直和水平两种，默认创建的棉棒图是垂直方向的。

对于垂直方向的棉棒图来说，stem() 函数或 stem() 方法的第一个参数 locs 表示棉棒的水平位置，即 x 轴坐标，第二个参数 heads 表示棉棒“头”部的位置，也可以将其看作棉棒的高度，即 y 轴坐标。其他参数都是关键字参数。如果是水平方向的棉棒图，则两个参数的含义正好相反。

下面的代码是使用 Axes 对象的 stem() 方法创建下图所示的棉棒图：

import matplotlib.pyplot as plt

locs = range(1, 7)
heads = [20, 50, 90, 60, 30, 70]

fig, ax = plt.subplots()
ax.stem(locs, heads)
plt.show()

更改棉棒图的样式

使用 linefmt 参数可以设置棉棒图“杆”部的线型和颜色，该参数的值由表示线型和颜色的字符组成。使用 markerfmt 参数可以设置棉棒图“头”部的形状和颜色，该参数的值由表示形状和颜色的字符组成。

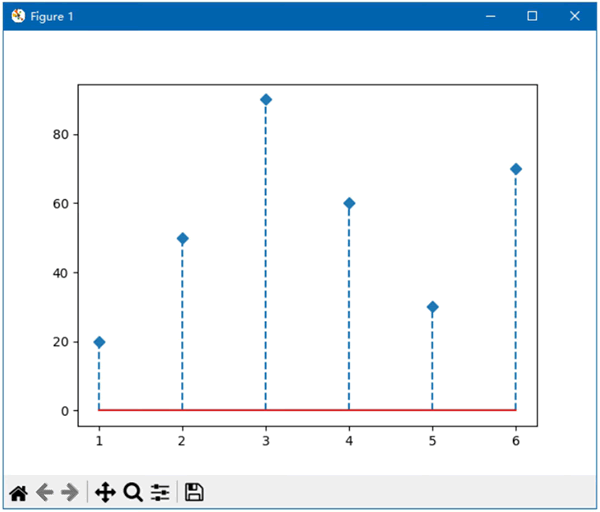

下面的代码将棉棒图“杆”部的线型设置为虚线，将“头”部的形状设置为大菱形：

import matplotlib.pyplot as plt

locs = range(1, 7)
heads = [20, 50, 90, 60, 30, 70]

fig, ax = plt.subplots()
ax.stem(locs, heads, linefmt='--', markerfmt='D')
plt.show()

效果如下图所示：

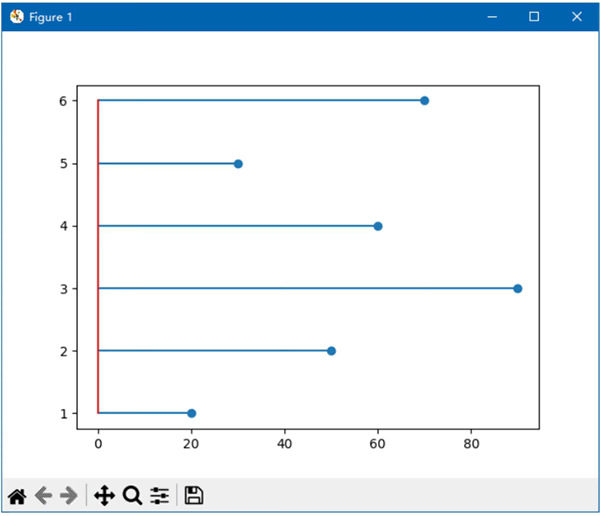

使用 orientation 参数可以改变棉棒图的方向，分为垂直和水平两种，默认为垂直方向。下面的代码是将棉棒图改为水平方向：

import matplotlib.pyplot as plt

locs = range(1, 7)
heads = [20, 50, 90, 60, 30, 70]

fig, ax = plt.subplots()
ax.stem(locs, heads, orientation='horizontal')
plt.show()

效果如下图所示：
