函数 ellipse() 用来绘制或者填充一个简单的椭圆弧或椭圆扇形，该函数声明如下：

void cv::ellipse(
    InputOutputArray img,
    Point center,
    Size axes,
    double angle,
    double startAngle,
    double endAngle,
    const Scalar& color,
    int thickness = 1,
    int lineType  = LINE_8,
    int shift     = 0
);

各个参数的含义如下：

• img 表示输入的图像（椭圆画在这个图像上）；
• center 表示椭圆圆心坐标；
• axes 表示轴的长度；
• angle 表示偏转的角度；
• startAngle 表示圆弧起始角的角度；
• endAngle 表示圆弧终结角的角度；
• color 表示线条的颜色；
• thickness 表示线条的粗细程度；
• line_type 表示线条的类型；
• shift 表示圆心坐标点和数轴的精度。

下面来看一个示例，绘制丰田车标。丰田车标是由 3 个椭圆组成的，两个横着，一个竖着。

1) 打开 Qt Creator，新建一个控制台工程，工程名是 test。

2) 在 IDE 中打开 main.cpp，输入如下代码：

#include <iostream>
#include <opencv2\imgproc\types_c.h> // for CV_RGB2GRAY
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
using namespace std;
using namespace cv;

int main(int argc, char** argv)
{
    // 绘制丰田车标
    Mat image1 = Mat::zeros(900, 900, CV_8UC3);// 900×900的窗口
    // 绘制第一个椭圆，大椭圆，颜色为红色
    ellipse(image1, Point(450, 450), Size(400, 250), 0, 0, 360, Scalar(0, 0, 225), 5, 8);
    // 绘制第二个椭圆，竖椭圆
    ellipse(image1, Point(450, 450), Size(250, 110), 90, 0, 360, Scalar(0, 0, 225), 5, 8);
    // 绘制第三个椭圆，小椭圆（横）
    ellipse(image1, Point(450, 320), Size(280, 120), 0, 0, 360, Scalar(0, 0, 225), 5, 8);
    imshow("Toyota", image1);
    waitKey();
    return 0;
}

代码很简单，调用 ellipse() 函数 3 次画 3 个椭圆，要注意算好距离。

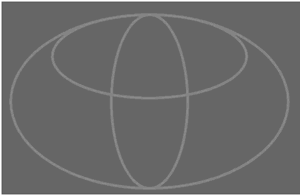

3) 保存工程并运行，结果如下图所示：
