Python Pytorchviz安装和使用（附带实例）

Pytorchviz 是一个程序包，用于创建 PyTorch 执行图和轨迹的可视化。本节通过案例介绍该模型可视化工具。

Pytorchviz安装

在可视化之前，首先安装 graphviz 和 torchviz 第三方库，代码如下：

pip install graphviz
pip install tochviz

Graphviz（Graph Visualization Software）是由 AT&T 实验室启动的开源工具包，它是用来处理 DOT 语言的工具，DOT 是一种图形描述语言，非常简单，只需要简单了解一下 DOT 语言，就可以用 Graphviz 绘图了，它对程序员特别有用。

Graphviz 在 Windows 中的安装需要下载 Release 包，并配置环境变量，否则会报以下错误：

graphviz.backend.ExecutableNotFound: failed to execute ['dot', '-Tpng', '-O', 'tmp'],
make sure the Graphviz executables are on your systems’ PATH

Pytorchviz建模可视化

接下来使用 Pytorchviz 工具可视化 PyTorch 模型。实现步骤如下：
1) 导入第三方库，代码如下：

# 导入相关库
import torch
from torch import nn
from torchviz import make_dot, make_dot_from_trace

2) 随机生成数据集，代码如下：

# 生成一个形状为(1, 8)的随机张量 x
x = torch.randn(1,8)

3) 设置网络模型，代码如下：

# 创建一个顺序模型
model = nn.Sequential()
# 在模型中添加一个线性层，输入维度为 8，输出维度为 16
model.add_module('W0', nn.Linear(8, 16))
# 添加 tanh 激活函数
model.add_module('tanh', nn.Tanh())
# 添加一个线性层，输入维度为 16，输出维度为 1
model.add_module('W1', nn.Linear(16, 1))

4) 可视化网络结构，代码如下：

# 使用 make_dot 函数将模型对 x 的计算过程生成图
vis_graph = make_dot(model(x), params=dict(model.named_parameters()))
# 查看生成的图
vis_graph.view()
# 选择 onnx 导出模式
with torch.onnx.select_model_mode_for_export(model, False):
   # 使用 jit.trace 记录模型的计算过程
   trace= torch.jit.trace(model, (x,))
# 查看记录的计算过程
torch.trace

上述 4 个步骤的代码主要涉及深度学习模型的构建、可视化和导出：

• 首先，通过 torch.randn(1, 8) 生成了一个形状为 (1, 8) 的随机张量 x。
• 其次，创建了一个 nn.Sequential 模型，并通过 add_module() 方法向模型中添加了三个模块：一个线性层 W0、tanh 激活函数和另一个线性层 W1。
• 然后，使用 make_dot 函数将模型对输入 x 的计算过程生成图形表示，并通过 vis_graph.view() 查看生成的图。
• 接着，通过 torch.onnx.select_model_mode_for_export 选择 onnx 导出模式，并使用 torch.jit.trace 记录模型的计算过程。
• 最后，通过 torch.trace 查看记录的计算过程。

这样的操作可以帮助读者理解模型的结构和计算过程，以及进行模型的可视化和导出等相关操作。具体的应用场景可能包括模型的调试、分析和转换为其他格式等。

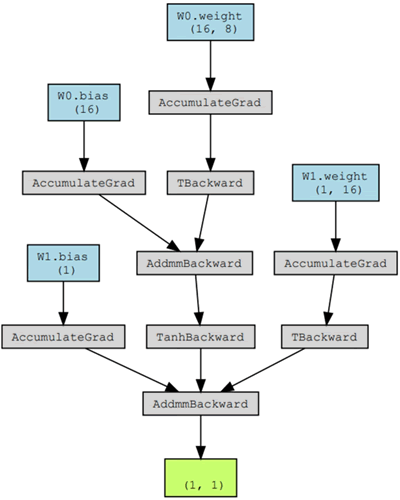

运行上述代码，会在当前目录下保存一个 Digraph.gv.pdf 文件，并在浏览器中默认打开，如下图所示：
