鸿蒙ArkUI RelativeContainer相对布局组件的用法(附带示例)
RelativeContainer 是相对布局组件,用于复杂场景中元素对齐的布局。
RelativeContainer 组件的使用规则说明如下:
1) 容器内子组件区分水平方向和垂直方向:
2) 子组件可以将容器或者其他子组件设为锚点:
① 参与相对布局的容器内组件必须设置 id,不设置 id 的组件不显示,容器 id 固定为 __container__。
② 子组件某一方向上的 3 个位置(水平方向为 left、middle、right,垂直方向为 top、center、bottom)可以指定容器或其他子组件同方向的 3 个位置(水平方向为 HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End,垂直方向为 VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom)为锚点。
若同方向上设置两个以上锚点,则水平方向上 Start 和 Center 优先,垂直方向上 Top 和 Center 优先。
例如,水平方向上指定了 left 以容器的 HorizontalAlign.Start 为锚点,middle 以容器的 HorizontalAlign.Center 为锚点,又指定 right 的锚点为容器的 HorizontalAlign.End,当组件的 width 和容器的 width 不能同时满足 3 条约束规则时,优先取 left 和 middle 的约束规则。
③ 当同时存在前端页面设置的子组件尺寸和相对布局规则时,子组件的绘制尺寸取决于约束规则。从 API Version 11 开始,该规则发生变化,子组件绘制尺寸取决于前端页面设置的尺寸。
④ 若对齐后需要额外偏移,可设置 offset(API Version 11 上新增了 bias,不建议再使用 offset和position)。
⑤ 从 API Version 11 开始,在 RelativeContainer 组件中,width、height 设置为 auto,表示自适应子组件。
⑥ 当 width 设置为 auto 时,如果水平方向上子组件以容器作为锚点,则 auto 不生效;垂直方向上同理。
⑦ 相对布局容器内的子组件的 margin 含义不同于通用属性的 margin,其含义为到该方向上的锚点的距离。若该方向上没有锚点,则该方向的 margin 不生效。
3) 特殊情况:
RelativeContainer 组件的示例代码如下:

图 1 RelativeContainer组件的示例效果
RelativeContainer 组件的使用规则说明如下:
1) 容器内子组件区分水平方向和垂直方向:
- 水平方向为 left、middle、right,对应容器的 HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End。
- 垂直方向为top、center、bottom,对应容器的 VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom。
2) 子组件可以将容器或者其他子组件设为锚点:
① 参与相对布局的容器内组件必须设置 id,不设置 id 的组件不显示,容器 id 固定为 __container__。
② 子组件某一方向上的 3 个位置(水平方向为 left、middle、right,垂直方向为 top、center、bottom)可以指定容器或其他子组件同方向的 3 个位置(水平方向为 HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End,垂直方向为 VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom)为锚点。
若同方向上设置两个以上锚点,则水平方向上 Start 和 Center 优先,垂直方向上 Top 和 Center 优先。
例如,水平方向上指定了 left 以容器的 HorizontalAlign.Start 为锚点,middle 以容器的 HorizontalAlign.Center 为锚点,又指定 right 的锚点为容器的 HorizontalAlign.End,当组件的 width 和容器的 width 不能同时满足 3 条约束规则时,优先取 left 和 middle 的约束规则。
③ 当同时存在前端页面设置的子组件尺寸和相对布局规则时,子组件的绘制尺寸取决于约束规则。从 API Version 11 开始,该规则发生变化,子组件绘制尺寸取决于前端页面设置的尺寸。
④ 若对齐后需要额外偏移,可设置 offset(API Version 11 上新增了 bias,不建议再使用 offset和position)。
⑤ 从 API Version 11 开始,在 RelativeContainer 组件中,width、height 设置为 auto,表示自适应子组件。
⑥ 当 width 设置为 auto 时,如果水平方向上子组件以容器作为锚点,则 auto 不生效;垂直方向上同理。
⑦ 相对布局容器内的子组件的 margin 含义不同于通用属性的 margin,其含义为到该方向上的锚点的距离。若该方向上没有锚点,则该方向的 margin 不生效。
3) 特殊情况:
- 若根据约束条件和子组件本身的 size 属性无法确定子组件大小,则子组件不绘制。
- 互相依赖、环形依赖时容器内子组件全部不绘制。
- 同方向上两个及以上位置设置锚点,但锚点位置逆序时,此子组件大小为 0,即不绘制。
RelativeContainer 组件的示例代码如下:
RelativeContainer() { Row() .width(100) .height(100) .backgroundColor("#FF3333") .alignRules({ top: { anchor: "__container__", align: VerticalAlign.Top }, left: { anchor: "__container__", align: HorizontalAlign.Start } }) .id("row1") Row() .width(100) .height(100) .backgroundColor("#FFCC00") .alignRules({ top: { anchor: "__container__", align: VerticalAlign.Top }, right: { anchor: "__container__", align: HorizontalAlign.End } }) .id("row2") Row() .height(100) .backgroundColor("#FF6633") .alignRules({ top: { anchor: "row1", align: VerticalAlign.Bottom }, left: { anchor: "row1", align: HorizontalAlign.End }, right: { anchor: "row2", align: HorizontalAlign.Start } }) .id("row3") Row() .backgroundColor("#FF9966") .alignRules({ top: { anchor: "row3", align: VerticalAlign.Bottom }, bottom: { anchor: "__container__", align: VerticalAlign.Bottom }, left: { anchor: "__container__", align: HorizontalAlign.Start }, right: { anchor: "row1", align: HorizontalAlign.End } }) .id("row4") Row() .backgroundColor("#FF66FF") .alignRules({ top: { anchor: "row3", align: VerticalAlign.Bottom }, bottom: { anchor: "__container__", align: VerticalAlign.Bottom }, left: { anchor: "row2", align: HorizontalAlign.Start }, right: { anchor: "__container__", align: HorizontalAlign.End } }) .id("row5") } .width(300) .height(300) .margin({ left: 50 }) .border({ width: 2, color: "#6699FF" })上述示例代码效果如下图所示:

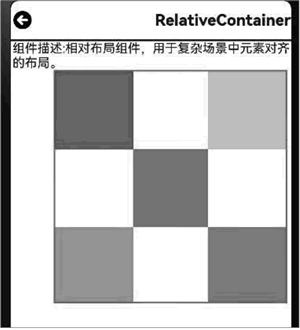

图 1 RelativeContainer组件的示例效果
