构建SNMP协议的Walk请求

Walk 请求与 Get 请求类似,实际上是一个 Get-next-request 请求。区别在于,Walk 请求是获取对象标识符在系统树中所处位置的下一个对象标识符,并请求参数值。

netwox 工具中编号为 160 的模块实现了 SNMP Walk 请求功能,它可以向 SNMP 服务设备发送 Walk 请求,获取指定对象标识符的下一个对象标识符。语法格式如下:

netwox -q OID -i IP

其中,-q 选项用来指定对象标识符,表示要获取该标识符的下一个对象标识符;-i 选项用来指定 SNMP 服务地址。

【实例】已知支持 SNMP 协议的远程网络设备地址为 198.13.107.218。在主机 192.168.59.133 上构建 SNMP Get 请求,获取指定标识符的下一个标识符的值。

1) 获取网络接口描述信息,执行命令如下:

root@daxueba:~# netwox 160 -q ".1.3.6.1.2.1.2.2.1.2" -i 198.13.107.218

命令中 .1.3.6.1.2.1.2.2.1.2 为网络接口描述信息的标识符。

执行命令后输出信息如下:

.1.3.6.1.2.1.2.2.1.2.1: 'LOOPBACK'

以上输出信息显示了下一个标识符,这里为 .1.3.6.1.2.1.2.2.1.2.1,并且获取到了对应的值为 LOOPBACK。表示网络接口为回环接口。

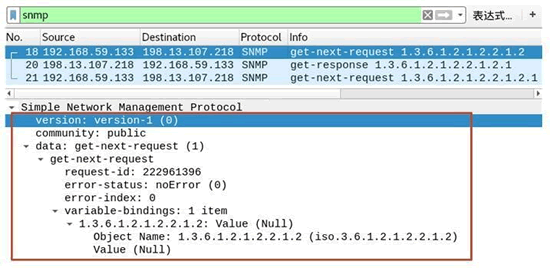

2) 通过抓包可以看到构建的 SNMP Walk 请求包和对应的响应包,如图所示。

其中,第 18 个数据包的源 IP 地址为 192.168.59.133,目标 IP 地址为 198.13.107.218,Info 列中的基本信息为 get-next-request 1.3.6.1.2.1.2.2.1.2。其中,1.3.6.1.2.1.2.2.1.2 表示 OID,get-next-request 表示要获取该 OID 的下一个 OID。

该数据包的报文信息如下:
Simple Network Management Protocol
version: version-1 (0)
community: public
data: get-next-request (1)                  #PDU类型, 这里值为1, 表示为Walk请求
get-next-request
request-id: 222961396
error-status: noError (0)
error-index: 0
variable-bindings: 1 item
1.3.6.1.2.1.2.2.1.2: Value (Null)
Object Name: 1.3.6.1.2.1.2.2.1.2 (iso.3.6.1.2.1.2.2.1.2)
#对象名(变量名)
Value (Null)
从输出信息可以看到,报文中 PDU 类型为 1,请求的变量名为对象标识符 1.3.6.1.2.1.2.2.1.2。

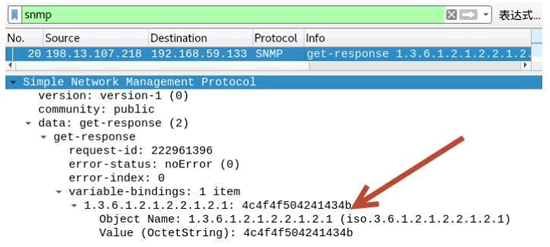

3) 捕获到的返回数据包,如图所示。

该数据包为对应的响应包。此时在报文中可以看到,对象名为 1.3.6.1.2.1.2.2.1.2.1,该 OID 是命令中指定的 OID 的下一个 OID。

4) 指定再次向下一个 OID 发送请求,捕获的数据包如图所示。

从图中的数据包报文中可以看到,对象名为 1.3.6.1.2.1.2.2.1.2.1,表示向下一个 OID 发送了请求。
