在使用 XML 构建一个用户界面之前,我们需要重温一下 Android 工程的目录结构。如图 1 所示,以 HelloAndroid 为例,project 视图列出了工程的目录结构。

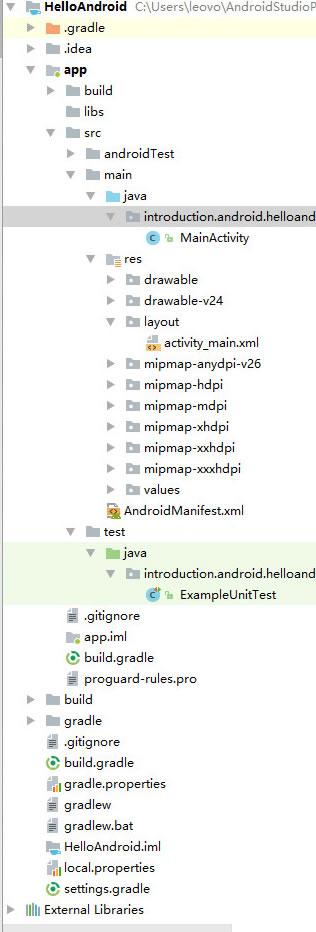

Android工程的目录结构
图 1  Android目录结构

下面对 Android 目录进行简单介绍:
  • .开头的目录是 AS 生成的辅助目录,无须用户干预。
  • HelloAndroid 文件夹是模块目录,编程工作主要集中在这个目录中,相当于使用 Eclipse 构建的工程文件夹,包含 build、src、res 等文件夹。
  • res 目录为 Android 工程中所使用的资源目录,用户 UI 所涉及的资源基本都放置在该目录下。res 目录下的每一项资源文件都会由 AAPT(Android Asset Packaging Tool)为其生成一个对应的 public static final 类型的 ID 号,放置到 build 目录下的 R.java 文件中,Android 系统根据该 ID 号来访问对应资源。
  • build 目录由 AS 自动生成,不需要用户修改,由系统维护。
  • res/drawable/ 目录用来存放工程中使用到的图片文件,drawable 之后的 hdpi、ldpi、mdpi 分别放高分辨率、低分辨率和中分辨率的图片以适应不同分辨率的手机,Android 系统会根据用户手机的配置信息自动选取合适分辨率的图片文件,无须程序员干预。
  • res/layout/ 目录下存放着定义 UI 布局文件用的 XML 文件,默认文件名为 main.xml。
  • res/values/ 目录下存放着用于存储工程中所使用到的一些字符串信息的文件,默认文件名为 strings.xml。

当然,每个目录下都可以存放多个 XML 文件,可由开发者自行创建。由此可见,Android 工程中使用的用户 UI 设计以及用户 UI 中涉及的字符串都是由 XML 文件来存储的。Android 系统使用 XML 文件来定义用户视图。

单击打开 values 文件夹下的 string.xml 文件显示出如下代码:
<?xml version="1.0" encoding="UTF-8" ?>
<resources>
    <string name="hello">Hello Android!</string>
    <string name="app_name">HelloAndroid</string>
</resources>
文件的开头部分<?xml version="1.0" encoding="utf-8"?>定义了 XML 的版本号和字符编码,这个部分在所有的 XML 文件中都会有,由系统自动添加,不需要修改。

<resources> 标签定义了 hello 和 app_name 两个变量,可以被 HelloAndroid 工程直接使用。当该文件被修改时,gen 目录下的 R.java 文件也会跟随进行更新。

双击 main.xml 文件,代码如下:
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:orientation="vertical">
    <TextView
        android:id="@+id/textView1"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:text="@string/hello"/>
</LinearLayout>
在 <LinearLayout ...> 和 </LinearLayout> 之间可以添加各种 UI 组件并设置组件的相关属性,例如组件的高度、宽度、内容等,后边会详细介绍各种常见组件的使用方法。

在 HelloAndroid 实例中添加的是一个 TextView 组件,相当于一个显示内容的标签。Android SDK 提供了@[<package_ name>:]<resource_type>/<resource_name>方式,以便于从 XML 文件中访问工程的资源。

下面简单介绍一下 TextView 中的属性:
  • android:layout_width="fill_parent" 指定其宽度覆盖满容器的宽。
  • android:layout_height= "wrap_content" 指定其高度跟随其显示内容变化。
  • android:id="@+id/textView1" 指明该 TextView 的 ID 值为 R.java 文件中 ID 类的成员常量 textView1。
  • android:text="@string/hello" 指明该 TextView 组件显示的内容为资源文件 string.xml 中定义的 hello 变量的内容。
  • android:text 属性也可以直接指定要显示的字符串,但是在实际的工程开发过程中不鼓励这种方式,而应该使用资源文件中的变量,因为这样便于工程维护和国际化。

在本教程中,为了节省篇幅,部分显示内容简单的组件使用了字符串直接赋值的方法。

Android 工程中使用到的资源文件都会在 gen 目录下的 R.java 中生成对应项,由系统为每个资源分配一个十六进制的整型数值,唯一标明每个资源。

HelloAndroid 工程中的 R.java 文件代码如下:
package introduction.android.helloandroid;

public final class R {
    public static final class attr {
    }
    public static final class drawable {
        public static final int ic_launcher=0x7f020000;
    }
    public static final class id {
        public static final int textView1=0x7f050000;
    }
    public static final class layout {
        public static final int main=0x7f030000;
    }
    public static final class string {
        public static final int app_name=0x7f040001;
        public static final int hello=0x7f040000;
    }
}
由该文件可见,R 为静态最终类。其中 public static final class layout 代表的是 res/layout 文件夹的内容,layout 类的每个整型常量代表该文件夹下的一个 XML 布局文件。

例如,public static final int main 代表的是 main.xml 文件,0x7f030000 为系统 main.xml 文件生成的整型数值。在 Android 工程中根据该数值找到 main.xml 文件。public static final class string 代表的是 res/values/strings.xml 文件,string 类中的每个整型常量型成员代表 strings.xml 文件中定义的一个变量。例如,public static final int app_name 代表 strings.xml 中定义的 app_name 变量,public static final int hello 代表 stings.xml 文件中定义的 hello 变量。

在工程开发过程中,可以通过 [<package_name>.]R.<resource_type>.<resource_name> 方式来访问 R 中定义的任意资源。其中:
  • package_name 为资源文件被放置的包路径,一般可以省略。
  • resource_type 为资源类型,例如 layout、string、color、drawable、menu 等。
  • resource_ name 指的是为资源文件在类中定义的整型常量的名字。

请看下面的例子:

setContentView(R.layout.main);

这行代码中,通过 R.layout.main 找到了布局文件 main.xml,并通过 setContentView 方法将其设置为当前 Activity 的视图。要从视图中查找某个组件,需要使用 findViewById 方法,通过组件 ID 获取组件的对象。

例如,要获取 main.xml 中的 TextView 组件对象,需要执行以下代码:

TextView textview=(TextView)findViewById(R.id.textView1);
